细说B5B系统,有五防拔气阀的烟道系统

B5B系统简介


系统组成部件

    1.排气道——L型构件装配或成品管装配

    2.拔气风帽

    3.变压——五防拔气阀

    4.吸油烟机或排气扇


系统工作原理

    通过风机工作(吸油烟机或排气扇)吸入厨房油烟或卫生间浊气通过变压五防拔气阀进入排气道由屋面拔气风帽排出。

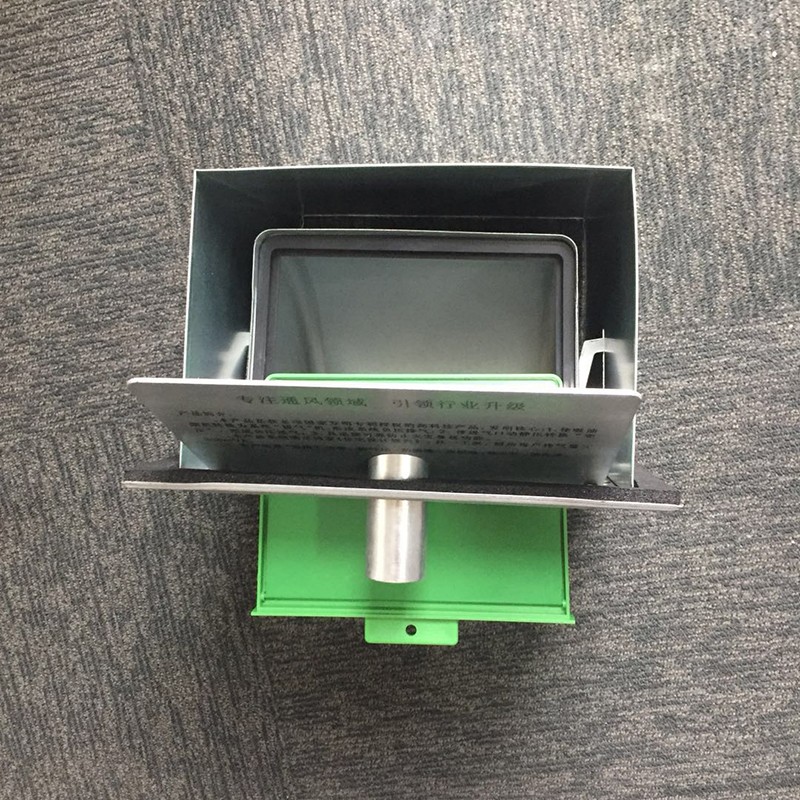

变压-五防拔气阀

    1.完成空气动力学伯努利方程所表达液体内部动压与静压的转换——排道内气流进入阀内变压区,产生射流,使进气口形成负压或静压减小;

    2.风机工作吸入气流进入阀内拔气区,产生向上射流对排气道内下端产生拔气,形成多级串联拔气,减小排道内压力。


烟道文章来自于:烟道五防拔气阀.jpeg" alt="万居烟道文章来自于:烟道五防拔气阀.jpeg"/>

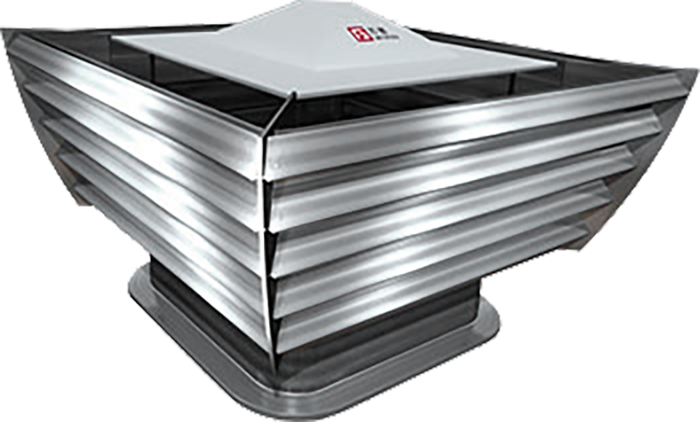

拔气风帽

    完成自然风气流通过风帽射流板形成向上射流对管道系统产生拔气。




B5B系统特点

    通过吸油烟机或排气扇的吸入气流、排气道内气流、自然风气流三大气流共同作用,使进气口形成负压或静压减小,有效提高了排烟气量,防止烟气倒灌。风机省电、降噪。
